Балансировочная арматура

Балансировочная арматура — это высокоточные инженерные приборы, предназначенные для решения критически важной задачи в любой разветвленной системе отопления, ГВС или кондиционирования — гидравлической балансировки. Это не простые краны, а специализированные измерительные и настроечные инструменты, чья главная и абсолютно незаменимая задача — точно выставить и зафиксировать проектное количество теплоносителя (горячей воды), которое должно проходить через каждый отдельный стояк, ветку или контур системы. По своей сути, они работают как калиброванные "сужатели потока", которые позволяют вручную или автоматически сбалансировать всю систему отопления, обеспечив справедливое распределение тепла по всему дому. Без балансировки любая сложная система превращается в "дикий", неуправляемый организм, где одни помещения перегреваются, а другие остаются холодными. Установка балансировочной арматуры — это единственный способ превратить гидравлический хаос в предсказуемую, комфортную, бесшумную и, самое главное, экономичную систему.

Зачем нужна балансировка: проблема неравномерного распределения тепла

Чтобы в полной мере оценить ценность этой, казалось бы, сложной арматуры, нужно понять главную проблему любой разветвленной системы отопления — гидравлическую разбалансировку.

Вода в трубах всегда течет по пути наименьшего сопротивления. В системе отопления это означает, что циркуляционному насосу гораздо легче "протолкнуть" воду через короткие контуры, стояки и радиаторы, которые расположены ближе всего к котельной или тепловому пункту. В результате, через эти "ближние" участки проходит избыточное количество горячей воды. До самых дальних стояков и радиаторов в большом здании или коттедже вода доходит уже в недостаточном количестве и с ослабленным напором.

В результате возникает ряд серьезных проблем. Главная из них — неравномерный прогрев помещений. Комнаты, расположенные близко к котельной, перегреваются, в них становится жарко и душно, что заставляет открывать окна. В то же время в самых дальних комнатах радиаторы остаются едва теплыми, и в них сохраняется холод. Кроме того, в "перегретых" участках из-за избыточного давления терморегуляторы на радиаторах начинают сильно шуметь, свистеть и гудеть, создавая акустический дискомфорт. Для того чтобы обеспечить теплом дальние помещения, приходится включать насосы на максимальную скорость и подавать теплоноситель с завышенной температурой. Это приводит к огромному перерасходу энергии, так как большое количество тепла тратится впустую на перегрев ближних помещений.

Балансировочная арматура решает эту проблему. Она позволяет искусственно создать необходимое гидравлическое сопротивление для каждого "легкого" участка и выровнять распределение потока по всем потребителям. Установленные на каждом стояке или ветке, эти клапаны позволяют инженеру-наладчику точно уменьшить избыточный поток на ближних участках, заставляя воду перераспределяться и в нужном объеме поступать в самые дальние уголки системы. В результате все радиаторы в здании начинают прогреваться одинаково эффективно, обеспечивая ровный и комфортный микроклимат во всех помещениях и позволяя всей системе работать в самом спокойном и экономичном режиме.

Основные типы балансировочной арматуры

1. Ручные балансировочные клапаны
Это базовый и наиболее распространенный тип арматуры для балансировки. Он представляет собой высокоточный вентиль с многооборотной рукояткой и цифровой шкалой, который позволяет один раз выставить и зафиксировать точное проектное значение расхода для своего участка. Эти клапаны просты, надежны и отлично подходят для статических систем, где нагрузка меняется редко. Они всегда оснащены измерительными ниппелями, которые позволяют с помощью специальных приборов точно измерить расход и произвести наладку системы на основе реальных данных.

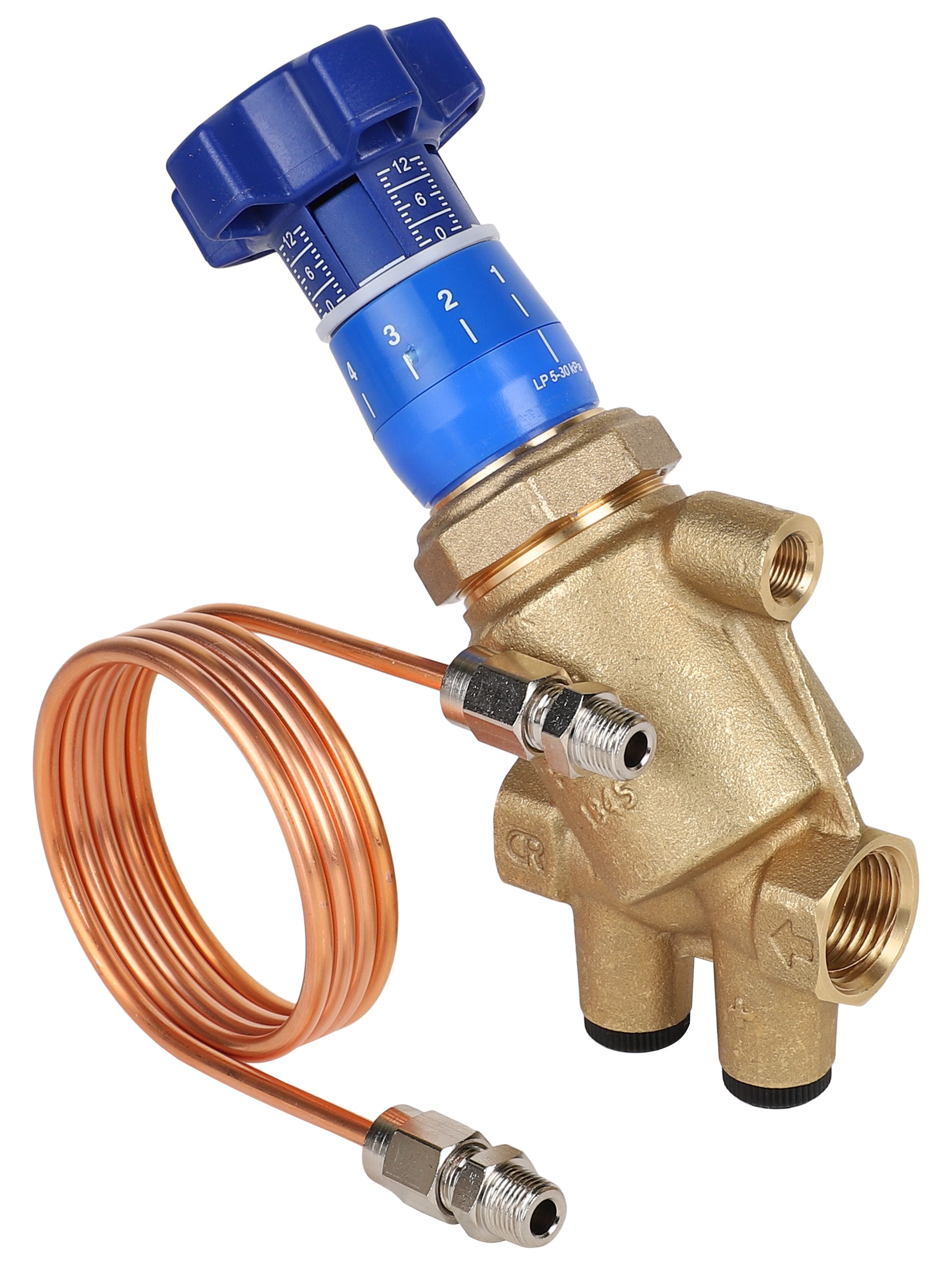

2. Автоматические регуляторы (регуляторы перепада давления и расхода)
Это более продвинутый тип арматуры, который работает в динамике, в режиме реального времени. Такие регуляторы автоматически, без использования электроники, поддерживают заданный параметр (перепад давления или расход) на своем участке, независимо от того, что происходит в остальной системе. Если в соседних стояках жильцы закрыли свои радиаторы, автоматический регулятор на вашем стояке не позволит давлению подскочить и вызвать шум. Это идеальное решение для современных динамических систем с терморегуляторами на радиаторах. Они обеспечивают высочайший уровень комфорта, полную бесшумность и максимальную энергоэффективность.

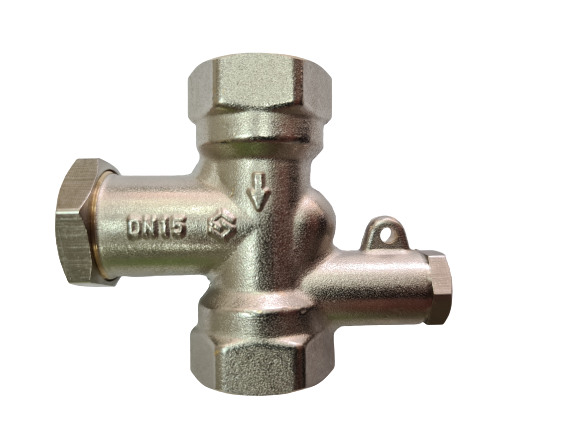

* Комбинированные клапаны: Являются наиболее технологичным решением, объединяя в одном корпусе и автоматический регулятор, и ручной балансировщик, и регулирующий клапан, и измерительные порты.

Дополнительные преимущества и технические особенности

Значительная экономия на отоплении — это прямой результат правильной балансировки. Сбалансированная система не тратит энергию на перегрев и позволяет котлу работать при более низкой температуре теплоносителя. Циркуляционный насос также можно переключить на меньшую скорость, что экономит электроэнергию. В результате годовая экономия на счетах за отопление может достигать 20%, что очень быстро окупает стоимость установки балансировочных клапанов.

Прецизионная точность настройки — это то, что отличает балансировочный клапан от обычного вентиля. Он имеет многооборотную рукоятку с цифровой шкалой, которая позволяет выставить и зафиксировать настройку с точностью до десятых долей оборота. Это позволяет добиться идеального, расчетного расхода для каждого контура.

Возможность профессиональной диагностики — еще одна важная функция. Качественный балансировочный клапан всегда оснащен двумя измерительными ниппелями. Это не просто винтики, а специальные диагностические порты. С помощью высокоточного электронного прибора (дифференциального манометра), подключенного к этим ниппелям, специалист может не "на глазок", а реально измерить скорость и объем потока воды, проходящего через клапан. Это позволяет выполнить наладку системы не по ощущениям, а на основе точных приборных данных, добиваясь максимальной эффективности.

Дополнительные сервисные функции, такие как возможность полного перекрытия потока и наличие дренажного крана, делают балансировочные клапаны еще более универсальными. Корпус клапана изготавливается из высококачественной DZR-латуни, устойчивой к вымыванию цинка, или из прочного чугуна, а внутренние механизмы из нержавеющей стали рассчитаны на десятилетия безотказной работы.

Выбор и установка балансировочной арматуры — это не усложнение, а единственный способ заставить вашу систему отопления работать правильно. Это технология, которая превращает хаотичное движение воды в управляемый и эффективный процесс, даря вам комфорт, тишину и значительную экономию на долгие годы.

Вопросы и ответы

Какие виды балансировочной арматуры представлены в каталоге?

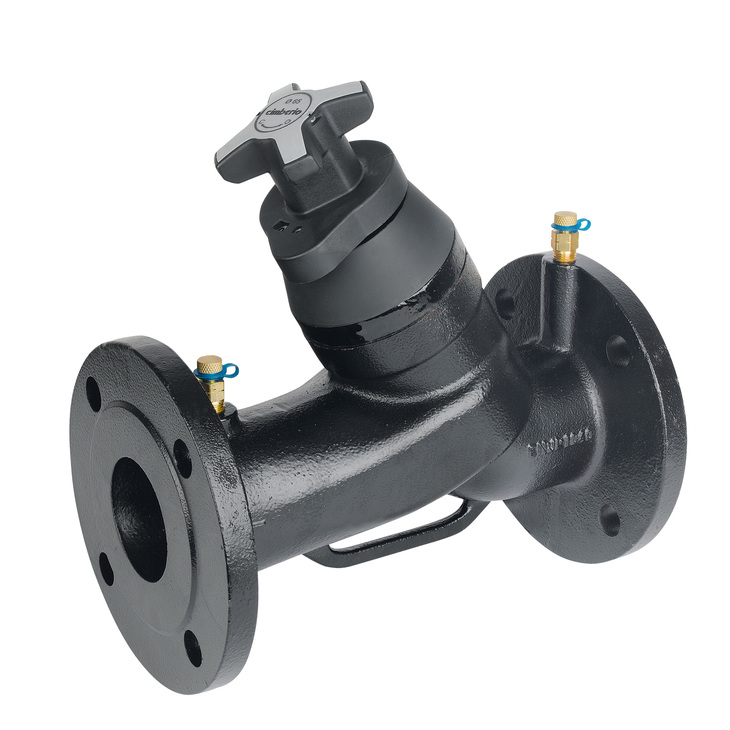

В каталоге компании «Авангард Система» представлены балансировочные клапаны с наклонным штоком, термостатические клапаны для ГВС, автоматические комбинированные клапаны, фланцевые клапаны (например, PN16 DN050) и другие модели. Они различаются по типу регулировки, диаметру и материалу (латунь, чугун).

Как выбрать балансировочную арматуру для системы отопления?

При выборе учитывайте диаметр трубопровода, рабочее давление (PN16, PN25), температуру теплоносителя и тип системы (отопление, ГВС). Например, для промышленных систем подойдут фланцевые клапаны, а для бытовых — компактные модели с наклонным штоком.

Какие преимущества у автоматизированных комбинированных клапанов?

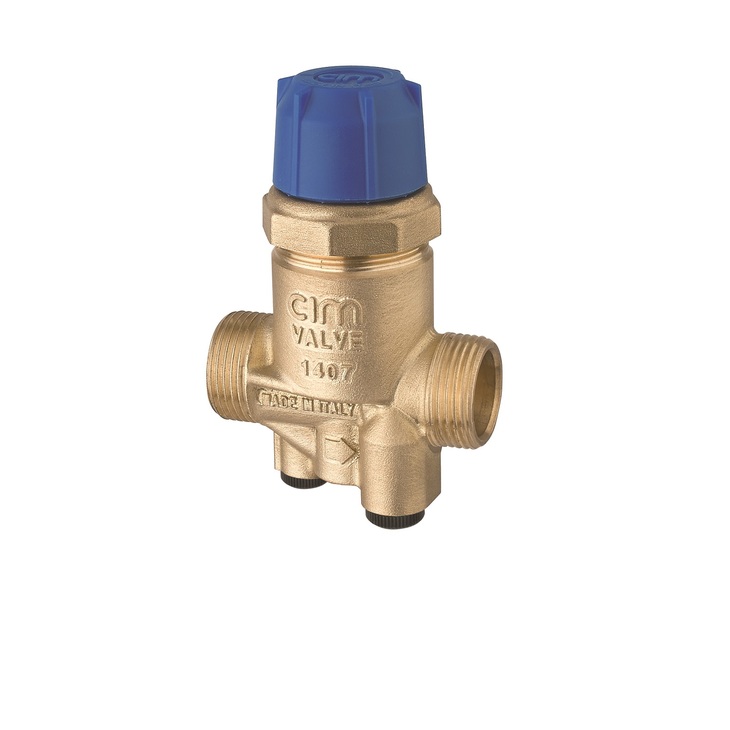

Автоматические комбинированные клапаны (например, серии BL.612LF) автоматически поддерживают заданные параметры потока, снижая необходимость в ручной настройке. Это повышает надежность системы и экономит энергоресурсы.

Какова гарантия на балансировочную арматуру?

Все модели имеют гарантийный срок 1 год. Например, клапаны MVI (артикулы BL.210.04, BL.612LF.04) и другие изделия покрыты гарантией производителя.

Где можно уточнить технические характеристики конкретной модели?

Подробные характеристики (вес, материал, страна производителя) указаны на карточке товара. Например, для клапана BL.210.04 вес составляет 0,32 кг, а страна — Китай. Для уточнения деталей можно воспользоваться формой обратной связи или позвонить по телефону +7 (495) 104-55-54.
