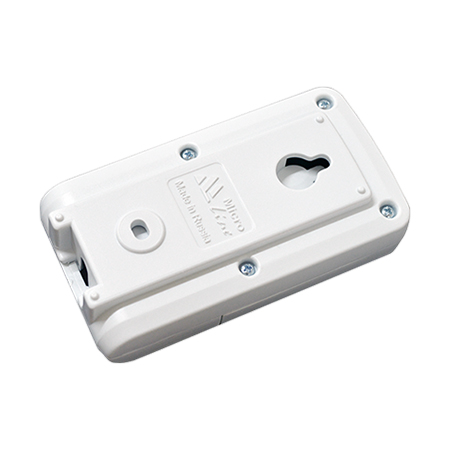

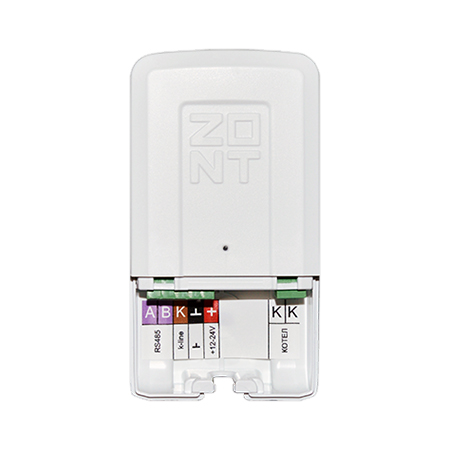

Универсальный адаптер цифровых шин (ECO)

Универсальный адаптер ZONT (Россия) для цифровых шин, поддерживает OpenTherm, E-BUS, BridgeNet, BSB, Navien, Wolf, Daesung. Питание 10-28В, ток до 30мА. Температурный диапазон -30 до +55°C. Интерфейсы: K-Line, RS-485. Время выхода на рабочий режим до 5 сек. Габариты: 95x55x23 мм, вес 0.4 кг. Срок службы 7 лет.

Длина	55 мм
Ширина	23 мм
Высота	95 мм

Артикул: ML00005653 | Код: УТ000017551

Цена: 3 900 ₽

В наличии

Скидка за самовывоз 5%

Цена со скидкой:

3 705 ₽

В корзину

Получить консультацию:
+7(495)104-55-54

Универсальный адаптер цифровых шин (ECO)

для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*

подходит для всех термостатов и контроллеров ZONT
работает по K-Line и RS-485
крепится на стену

Универсальный адаптер цифровых шин предназначен для обеспечения обмена данными между автоматикой ZONT и отопительным котлом, поддерживающим один из цифровых протоколов:

OpenTherm – открытый протокол цифровых шин отопительных котлов;
E-Bus – протокол цифровых шин котлов Vaillant и Protherm;
BridgeNet – протокол цифровой шины котлов Ariston (серии Net);
Navien – протокол цифровой шины котлов Navien;
BSB – протокол цифровой шины котлов с платой управления Siemens;
WOLF – протокол цифровой шины котлов WOLF;
Daesung* – протокол цифровой шины котлов Daesung.

*Протокол цифровой шины котлов Daesung заводской прошивкой Адаптера не поддерживается, необходимо обновить прошивку Адаптера дистанционно через обращение в техподдержку (из личного кабинета или на почту support@microline.ru). Для обновления Адаптер должен быть подключен к прибору ZONT серии PRO или NEW через интерфейс RS-485. Адаптеры обновляются строго по одному, одновременное обновление нескольких Адаптеров невозможно.

Важно! По цифровой шине работают не все котлы вышеуказанных производителей. Проверить возможность управления по цифровой шине конкретной модели котла можно в Совместимости котлов с ZONT.

Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

с котла считываются технические параметры его работы и сервисные установки;
на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

фактическая температура теплоносителя;
фактическая температура ГВС;
сервисные значения диапазона работы котла на Отопление и ГВС;
фактический уровень модуляции горелки;
фактической значение давления теплоносителя;
температура обратного потока;
заданные значения температур теплоносителя и ГВС;
признаки работы котла на отопление и ГВС.

При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности универсального адаптера:

Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT для управления несколькими котлами;
Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса www.zont-online.ru.

При использовании адаптера с отопительными приборами ZONT:

вы уверены в работоспособности своего котла;
используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
вы экономите на энергоносителях от 35%!

Внимание! Наличие в котлах надписи «OpenTherm» не гарантирует работы по цифровой шине, необходимо свериться со списком котлов, проверенных и прочитанных ZONTом.

Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите здесь.

Совместимость с устройствами

ZONT SMART NEW
ZONT H-1V NEW
ZONT SMART 2.0
ZONT H-1V.02
ZONT H700+ PRO
ZONT H1000+ PRO
ZONT Н1000+ PRO.V2
ZONT Н1500+ PRO
ZONT H2000+ PRO
ZONT Н2000+ PRO.V2
ZONT H1000+ (снят с производства)
ZONT H2000+ (снят с производства)

Адаптер обеспечивает

считывание данных, передаваемых котлом (t улицы, t теплоносителя, давление и пр.)
плавное регулирование мощности котла (модуляция горелки)
дистанционное управление ГВС (если котел управляет ГВС)
получение кодов ошибок и аварий котла

Поддерживаемые протоколы котлов

OpenTherm
E-BUS
BridgeNet (Ariston)
BSB
Navien
WOLF
Daesung*

*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru

Особенности управления

рекомендуется в сервисном меню котла установить max уровень модуляции
ограничить модуляцию можно через лк ZONT
данная функция работает не на всех котлах, в ряде моделей ограничить модуляцию можно только органами управления котла

Бренд	ZONT
Серия	Адаптеры ZONT
Страна производитель	Россия
Напряжение питания постоянного тока, B:	10-28
Габаритные размеры (ВхШхГ), мм	95 х 55 х 23
Средний срок службы	7 лет
Максимальный потребляемый ток	30 мА
Диапазон рабочих температур эксплуатации	от -30 до +55 °С
Интерфейс подключения к котлу	OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung* (*требуется перепрошивка через техподдержку — support@microline.ru)
Интерфейс подключения к термостату или контроллеру	K-Line, RS-485
Время выхода на рабочий режим	не более 5 сек
Штрихкод	7930098500287
Вес нетто, кг	0,40
Крепление	навесное
Доступность SISTEM	1
Длина	55 мм
Ширина	23 мм
Высота	95 мм

Техническая документация на Универсальный адаптер ЦШ (ECO).pdf - 3841 Кб
