Универсальный контроллер ZONT H2000+ PRO.V2

Универсальный контроллер ZONT H2000+ PRO.V2

для удаленного управления инженерной системой

• Каналы связи: GSM (4G), Wi-Fi, Ethernet
• Управляет и автоматизирует системы отопления и ГВС
• Управляет каскадом котлов (до 2)
• Управляет исполнительными устройствами – 8 релейных выхода, 4 универсальных входа/выхода, 2 аналоговых выхода 0-10В, 2 аналоговых входа 4-20 мА, 2 входа RS-485
• Поддерживает работу с блоками расширения
• Обеспечивает безопасность работы системы
• Оповещает при аварии котла и любых внештатных ситуациях
• Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
• Сокращает потребление энергоресурсов

Универсальный контроллер ZONT H2000+ PRO.V2 – прибор для профессиональной автоматизации и дистанционного управления инженерными системами любой сложности.

Универсальный контроллер ZONT H2000+ PRO.V2 — обновленная версия контроллера H2000+ PRO. Он обладает возможностями гибкого программирования для решения задач автоматизации и подходит для контроля и управления сложными системами отопления.

Прибор получил GSM-модем со связью 4G, второй дополнительные входы RS-485 и 1-Wire, аналоговый вход 4-20 мА. Контроллер может управлять несколькими котлами (программно неограниченно) релейно или по цифровой шине через внешние адаптеры. Как и предшественник, имеет дополнительные 8 релейных выхода, 4 универсальных входа/выхода, 2 аналоговых выхода 0-10В, 8 входов NTC и поддерживает работу с 5-ю блоками расширения ZONT любого номинала.

Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H2000+ PRO.V2 строятся как системы диспетчеризации котельной, так и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием.

Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.

Автоматизированное домохозяйство

Создавайте единую многоконтурную систему отопления и горячего водоснабжения, состоящую из нескольких котлов, бойлера ГВС, исполнительных устройств — смесительные узлы, насосы, 3-х и 2-х ходовые клапаны, термоголовки и др.

Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления каждым котлом требуется подключить внешний адаптер цифровых шин.

Отопительные котлы могут работать в каскаде, по расписанию и в режиме «Резерва». Свободно-настраиваемые режимы работы дают возможность настраивать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Алгоритмы работы контроллера обеспечивают защиту насоса от заклинивания. Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления. Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.

Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

Автоматизируйте работу любых элементов домостроения (ворота, шлагбаумы, освещение, полив и т.п.) по простым и сложным сценариям, расписанию, срабатыванию датчиков.

Реализуйте систему безопасности и охраны, используя средства предупреждения (датчики дыма, влажности, протечки воды и т.п.), средства сигнализирования (датчики движения, разбития, сирены), средства персонального доступа, данные с видеокамер и исполнительные охранные устройства. Настройте передачу данных ответственным лицам.

Прибор использует GSM/GPRS и Wi-Fi каналы связи для передачи данных, имеет возможность прямого подключения Ethernet. Мгновенно оповестит обо всех событиях, произошедших в доме!

Управляйте и контролируйте дистанционно через личный кабинет веб-сервиса ZONT или мобильное приложение на платформах iOS и Android. Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.

Используйте веб-кнопки для быстрого включения/выключения исполнительных устройств, активации/деактивации сценариев – Сценарии Умного дома в 1 клик!

Автоматизация промышленных объектов

Контроллер ZONT H2000+ PRO.V2 успешно применяется на следующих объектах:

• розничные точки продаж / предоставления услуг / офисные помещения,
• производства / склады (в том числе серверные комнаты, теплицы, морозильные камеры и др.).

Создавайте единую автоматизированную инженерную систему как в одном, так и в нескольких зданиях различного назначения:

• управляйте климатическими условиями в помещениях (отопление, охлаждение, вентиляция), настраивая работу в зависимости от погоды за окном, меняющихся условий эксплуатации. Обеспечьте сотрудников горячей водой вне зависимости от сезона;
• реализуйте систему контроля доступа сотрудников в помещения при помощи ключей Touch Memory с возможностью нумерации каждого ключа – в личном кабинете контролируйте время прихода/ухода с работы каждого сотрудника или закрытие дверей;
• настройте систему безопасности, используя сведения от датчиков различного назначения, данные с камер наблюдения (протокол RTSP). По команде, расписанию или действию сценария активируйте работу охранных и сигнализирующих устройств, передавайте данные ответственным лицам;
• программируйте работу устройств бытового назначения в зависимости от задач (шлагбаумы, ворота, освещение, полив и др.);
• контролируйте состояние подключенных датчиков (протечки воды, утечки газа, давления, дыма и др.), состояние напряжения сети.

Контроллер в своей работе использует данные как от проводных, так и от радиодатчиков, работающих на специализированной защищенной частоте 868 МГц. При использовании погодозависимого алгоритма в управлении отоплением применяйте данные с погодного сервера.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При появлении питания в сети контроллер возобновит управление подключенными исполнительными устройствами.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.

С универсальным контроллером ZONT Н2000+ PRO.V2:

• вы создадите инженерную систему, учитывая индивидуальные запросы, сложность задач и особенности помещений;
• вы можете быть уверенным в работоспособности всей инженерной системы;
• вы экономите на энергоносителях от 35%!

Контроль и управление котлом

• 2 котла (каскад, резерв, каскад+резерв, расписание)
• подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла и более)
• подключение котлов релейным способом
• отображение текущего состояния котлов
• ПЗА и ПИД-регулирование
• настройка сценариев работы
• настройка работы по расписанию
• защита от замерзания
• функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)

Функции охраны и безопасности

• подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
• подключение охранных датчиков движения, разбития стекла, размыкания
• подключение свето-звуковой сирены
• возможность настройки срабатывания исполнительного устройства по полученному сигналу
• просмотр потокового видео с видеокамер по протоколу RTSP
• организация персонализированного доступа в помещения

Особенности прав пользователей

• несколько доверенных номеров телефонов (для контроля и управления)
• несколько пользователей совместного доступа (доступ техническому специалисту)
• разграничение прав каждому пользователю

Способы управления

• личный кабинет веб сервиса
• мобильное приложение для iOS и Android
• панель ручного управления МЛ-753 и МЛ-753 Wi-Fi (приобретается отдельно)

Особенности управления и настройки

• дистанционно через веб-сервис, приложение, смс
• создание сценариев работы управляемых приборов различной сложности
• неограниченное количество настраиваемых режимов работы
• погодозависимое управление (датчик или погодный сервер)

Мгновенные оповещения

• выход t за пороговые значения (min/max)
• выход давления за пороговые значения (при подключении датчика)
• авария и неисправность котла
• неисправность подключенных датчиков
• пропадание и восстановление напряжения питания
• срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)

Автономная работа

• встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Управление исполнительными устройствами

• 4 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
• 8 релейных выходов для подключения электроприборов
• 2 аналоговых выхода 0-10В
• 2 аналоговых входа 4-20 мА
• 2 входа RS-485
• поддержка блоков расширения (3 шт.)

Способы оповещений

• push-уведомления мобильного приложения
• смс
• письмо на e-mail

Запись и хранение истории событий

• 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
• время работы котла и мониторинг измеряемых температур
• время появления аварий и ошибок в работе котла
• время пропадания и восстановления основного напряжения питания
• время и текст входящих смс сообщений
• дата обновления ПО и номер текущей версии ПО

Управление ГВС

• работа по расписанию
• функция «Антилегионелла»
• мониторинг температуры ГВС

Подключение датчиков

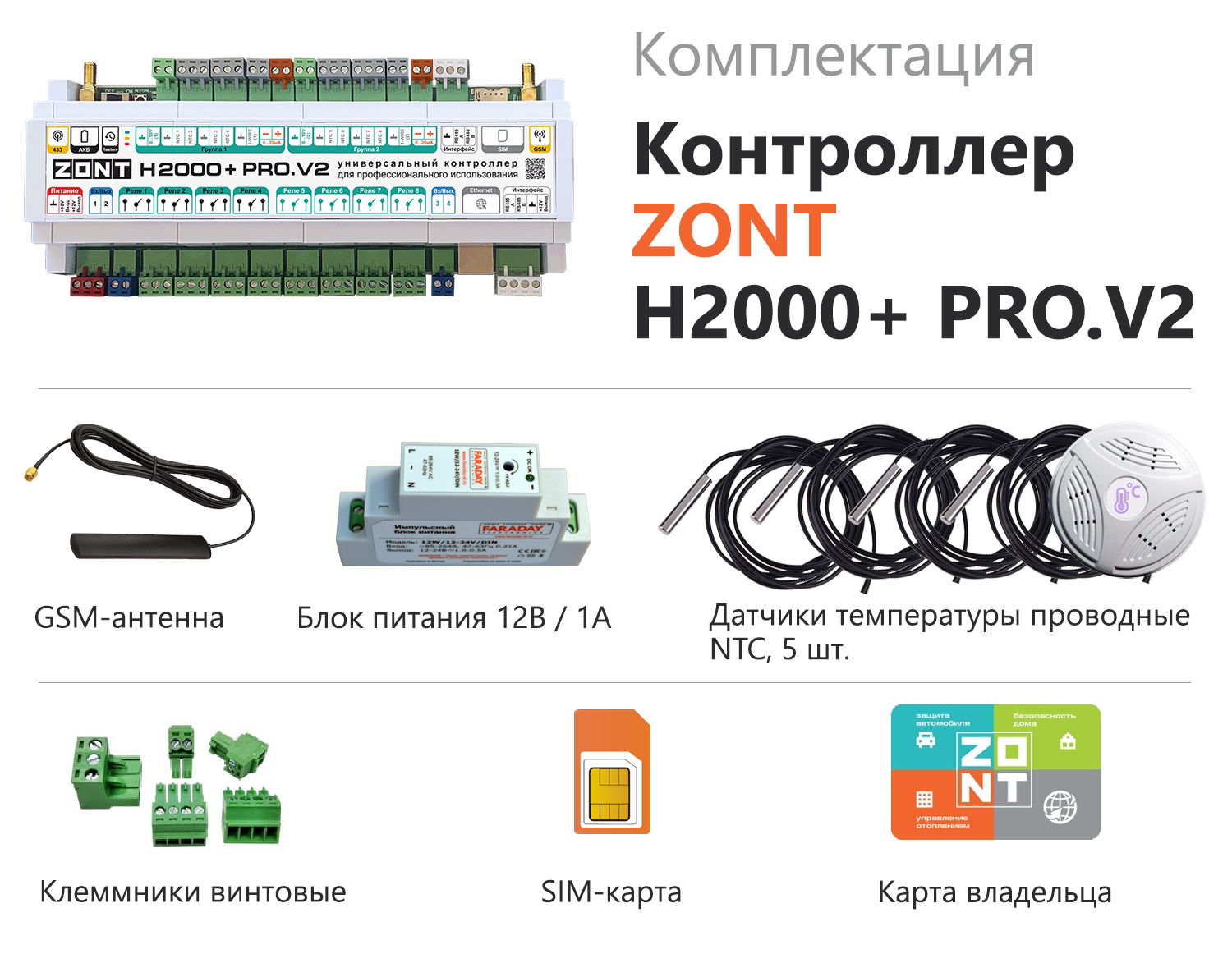

• датчики t проводные аналоговые NTC (5 в комплекте)
• датчики t проводные цифровые (2 входа 1-Wire)
• аналоговые датчики охраны и безопасности
• аналоговый датчик давления
• радиодатчики 868 МГЦ, кол-во аппаратно неограниченно (при использовании радиомодулей ZONT МЛ-590)
